バリの発生が少なく後処理に殆んど手数がかからないクランプ管

『センヨーアルミニウムW クランプ管』は、外径は楕円形で､内径側はマユ状になっている製品です。

• ワイヤローフ2本を並列にしてクランプ管に挿入
• ワイヤロープと管との接触面積が非常に大きくなる
• 余肉が外方へ圧出して完全に締結
• バリの発生が少なく後処理に殆んど手数がかからない
• クランプ管のロスがない

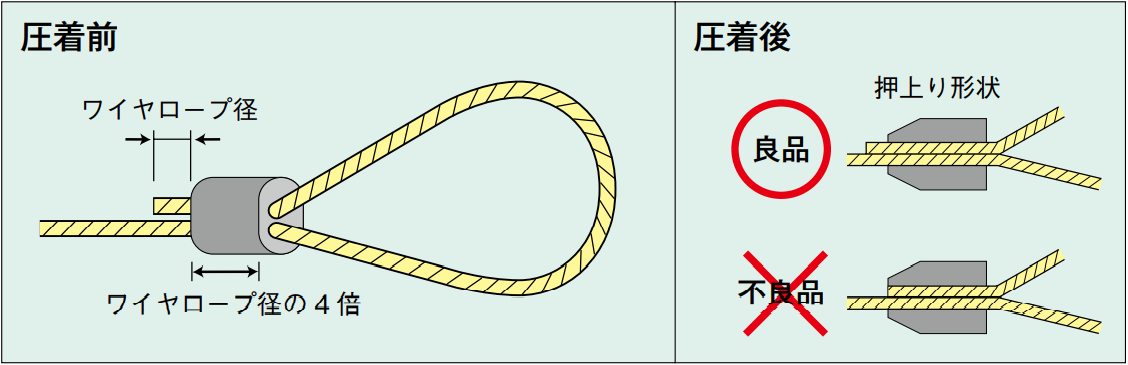

• ロープの端末を折り返してアイを作りアイの首下にクランプ管をセットする｡
• ロープ端末はクランフ管の端よりロープ径だけ出しておく｡
• 規定圧力で圧着加工を行う｡
• はみ出しバリはバリカット等で削りとる｡
