D-310 / D-500 / D-700
D-310
D-500 / D-700
玉掛索・ワイヤロープスプリングなど誰でも簡単にワイヤロープ加工！
パネル操作で圧力の自動表示、材質・ロープの種類選定が可能です。
Dシリーズは従来型の長所のみを結集したニューモデルです。
索端金具の圧着加工に高機能を発揮します。
また、圧力設定が自動ででき、設定画面は『タッチパネル』になり誰でも使える簡単操作になりました。
フレーム断面積を増大により高剛性を追求し、さらにフレーム前後寸法を極限に縮小し、作業性の向上を実現いたします。
- プレス中の圧力を表示
- 小型軽量化
- 作業スペースを大きく確保、作業効率UP
- 厚板くりぬき熔断の門型フレーム：熔接部皆無
- フレーム内側ガイドでダイスが上下動：ダイスの振れ防止
- シリンダーの着脱容易 ：修理の省力化

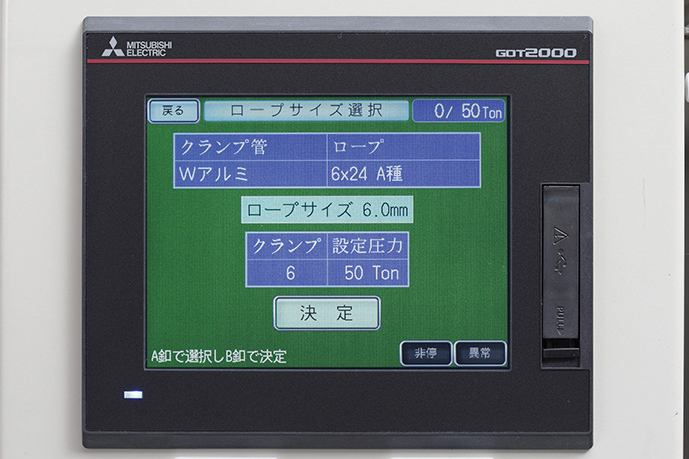

運転モードから選択
素材やロープ種類を選択
圧力を自動で計算
プレス中の圧力も表示
| 形式 | D-310型 | D-500型 | D-700型 |
|---|---|---|---|
| 制作能力 | (W)φ6mm～φ24mm (WN)φ6mm～φ22mm (S)φ6mm～φ24mm | (W)φ6mm～φ32mm (WN)φ6mm～φ24mm (S)φ6mm～φ42mm | (W)φ6mm～φ38mm (WN)φ6mm～φ24m (S)φ6mm～φ50mm |
| ストローク | 80mm | 115mm | 130mm |
| 附属ダイス | (W)6mm～24mm(11種) | (W)6mm～32mm(15種) | (W)6mm～38mm(18種) |
| 出力 | 3,100KN(310TON) | 5,000KN(500TON) | 7,000KN(700TON) |
| 吐出圧力 | max.70MPa(700kgf/cm2) | max.72MPa(720kgf/cm2) | max.72MPa(720kgf/cm2) |
| 寸法 | W1,045mm×D530mm×H1,520mm | W1,490mm×D1,150mm×H1,635mm | W1,610mm×D1,150mm×H1,830mm |
| 電動機 | 3.7kW(5HP)・200V | 7.5kW(10HP)・200 | 7.5kW(10HP)・200V |
| 重量 | 1,180kg | 3,700kg | 4,150kg |
※製作能力は、全てアルミニウム管使用としワイヤロープはJIS 6×24を基準にしております。
